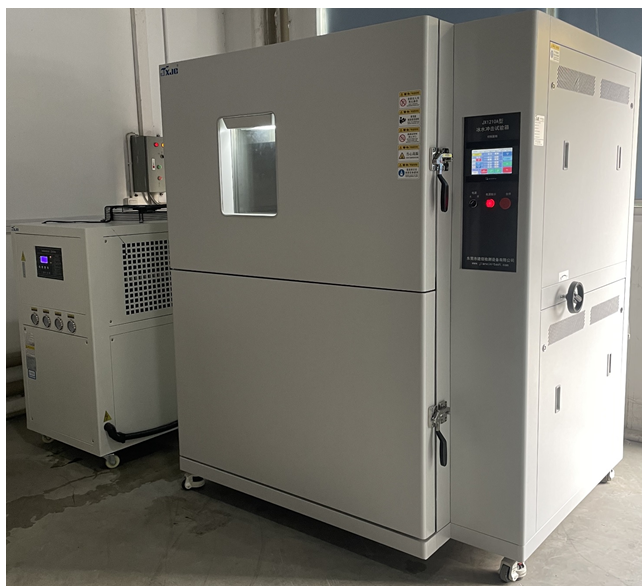

JX1210A型 冰水沖擊試驗箱
一、 設備概述：
1.1設備滿足標準條款內容：VW-80000:2017中條款K12要求和ISO16750-4:2010中條款5.4.2要求，用于模擬汽車行駛過程零部件經受冰水噴濺沖擊試驗，冰水沖擊試驗在高溫箱內加熱DUT（試驗下的裝置）到一定的溫度和規定的時間。然后用冰水噴向DUT持續 3s.如果DUT在車上僅受一個方向的濺水，就只按安裝位置的這個方向噴水。如果設備在車上受多個方向的濺水，對這些方向應進行說明，每個方向用一個新的DUT進行試驗。
1.2設備滿足標準條款內容：ISO16750-4:2010中條款5.4.3要求，用于模擬汽車行駛過程零部件經受冰水浸泡試驗功能，冰水沖擊試驗在高溫箱內加熱DUT（試驗下的裝置）到一定的溫度和規定的時間。然后用浸泡在冰水中規定的時間。
二、技術參數：
1.設備采用上下雙箱式結構；
2.高溫單內箱尺寸（寬X深X高）：1210X910X780mm；
3.浸水單內箱尺寸（寬X深X高）：1210X910X780mm；
4.吊籃內尺寸：（寬X深X高）：約750X750X530mm；
5.高溫箱溫度范圍：RT+20℃～160℃；
6.冰水沖擊循環數：100次；
7.噴口到DUT的距離：（325±25）mm(提供的水應超過DUT的寬度）；
8.DUT的方向：與裝車方向相同；
9.噴嘴：配1個；
10.噴嘴位置：高度可調；
11.水流量：（3L～4L)/3S；
12.水流控制：變頻自動調節；
13.冰水浸沒循環數：10次；
14.浸沒時間：5min；
15.浸水深度：淹沒整個DUT＞10 mm；
16.轉換時間：<20s；
17.試驗用水(客戶自配）：去離子水+3%精細塵土（亞利桑納粉塵或者硅酸鹽水泥）+5%NaCl；
18.冰水溫度：0℃～+4℃；
19.水溫控制：10P冷水機（配316不銹鋼蒸發器）；
20.測試孔：頂部1個Φ100mm 測試孔；
21.照明：視窗口配一個LED燈，觸摸屏上控制開關；
22.箱門：?jiǎn)伍_(kāi)門，門洞尺寸1200 x 780mm（寬X高）, 帶玻璃視窗；
23.控制與操作：臺達PLC程序控制，威綸通7寸觸摸屏操作；
24.保護功能：漏電保護、過載保護、短路保護、缺水保護；
25.設備電源：AC380/50Hz/30KW；
26.氣源：0.6～0.8MPa；
27.安裝尺寸：深度4000mm、寬度是2000mm、高度2200mm；
29.設備尺寸：約1350*1750*2050mm(不含冷水機)
以下空白
