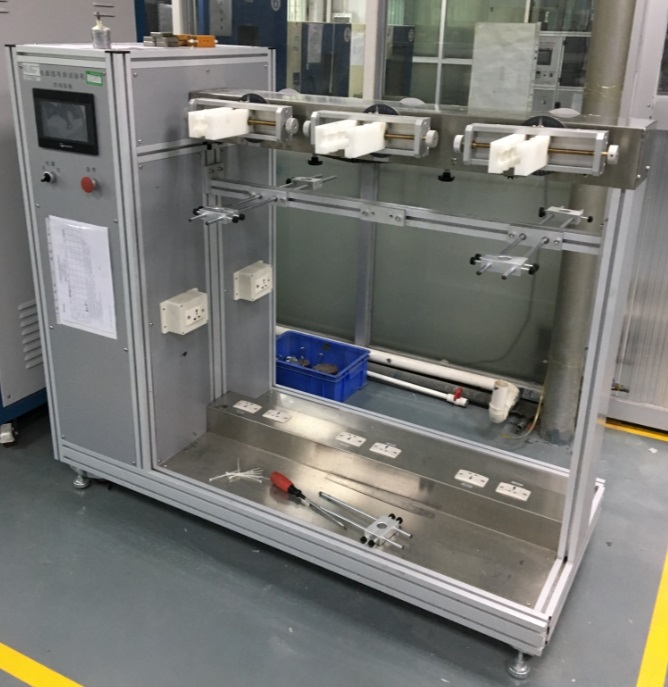

JX3114型 電源線彎曲試驗機
設備概述：
該設備是根據GB4706、IEC60335、UL859：4.2、UL1005：3.9等標準條款要求、針對家電產品樣品種多樣、外形不同而專門設計的用于電源線彎曲試驗的設備。設備有6組固定夾具，分別適用于箱體類、手持類樣品的夾持安裝；根據標準要求有±22.5oC、±45oC、±90oC等標準要求測試模式及用戶自設定模式可供用戶選擇（可實現UL1005標準180°（±90°）20次/分、UL859標準540°/10次/分（或30RPM）標準條款要求）。
該機構采用伺服電機驅動；控制裝置采用三菱PLC、觸摸屏控制，用戶通過簡單的操作即可進行不同的測試，并可依不同的標準設置不同的試驗參數；隨機附帶電源插座及通電檢測裝置可適時檢測測試中樣品供電狀態，判別樣品的好壞。
2.設備規格：
|
項 目 |
說 明 |
|||
|
測 試 模 式 |
90°模式 |
搖擺角度 |
±45°、零位外處于水平位置 |
|
|
搖擺角度 |
速度：60次/分，每搖擺一次計一次。 |
|||
|
180°模式 |
搖擺角度 |
±90°、零位外處于水平位置 |
||
|
搖擺角度 |
速度：60次/分，每搖擺一次計一次。 |
|||
|
單邊擺180°模式 |
搖擺角度 |
180°、從零位開始旋轉到設定角度后再反轉到初始位置。 |
||
|
搖擺角度 |
速度：40次/分，每搖擺一個來回為一個循環，一個循環計數一次。 |
|||
|
單邊擺540°模式 |
搖擺角度 |
540°、從零位開始旋轉到設定角度后再反轉到初始位置。 |
||
|
搖擺角度 |
速度：20次/分，每搖擺一個來回為一個循環，一個循環計數一次。 |
|||
|
自定義模式 |
搖擺角度 |
0-18000°、從零位開始旋轉到設定角度后再反轉到初始位置。 |
||
|
搖擺角度 |
試驗速度0-30圈/分（可設定）、默認速度：20次/分，每個正反轉為一個循環，一個循環計數一次。 |
|||
|
設 備 結 構 |
夾具裝置 |
夾具 |
安裝于搖擺架上，夾具中心與搖擺架中心重合、其組6。 |
|
|
導線防擺架 |
位于搖擺架下的導線防擺架、高度可調、共6組防擺夾塊。 |
|||
|
驅動裝置 |
驅動電機 |
750W松下伺服電機 |
||
|
減速器 |
Wp60型蝸輪減速器 |
|||
|
搖擺架 |
成型鋁搖擺架、可方便安裝各更換夾具 |
|||
|
機 架 |
機架材質 |
工業成型鋁機架 |
||
|
封板材料 |
鋁板表面氧化處理 |
|||
|
砝 碼 |
砝碼規格 |
5N(10個)、10N（6個） |
||
|
表面處理 |
表面鍍鉻處理 |
|||
|
控 制 系 統 |
控制特點 |
測試過程中實現不同的測試模式操作人員在人機界面中設定參數即可，不必調節機器設備，設備可進行美標、歐標、國標等多種標準試驗。 |
||
|
控 制 功 能 |
負載檢測 |
通電測試、斷電測試、通電測試周期后轉斷電測試周期、斷電測試周期后轉通電測試周期等四種方式可供選擇 |
||
|
測試模式選擇 |
具45°（±22.5°）、90°（±45°）、180°（±90°）、單邊180°、單邊540°等標準測試模式及自定義測試測試模式等多種電源線彎曲選擇 |
|||
|
測試速度設定 |
在自定義模式，可自設速度 |
|||
|
試驗次數 |
可設定試驗次數、顯示當前試驗次數，試驗完成后自動停機 |
|||
|
故障報警 |
試驗過程中發生故障設備自動停機，通過人機界面可查詢故障原因 |
|||
|
防沖擊及自動歸零 |
在測試過程中發生故障或按下停止開關，設備搖擺架無沖擊停機并自動回歸零位 |
|||
|
歸零功能 |
測試前按下復位開關，設備搖擺架自動歸零 |
|||
|
控 制 元 件 |
觸摸屏 |
威綸7寸彩色觸摸屏 |
||
|
控制器 |
三菱FX3SA-20MT可編程控制器 |
|||
|
通訊接口 |
帶通訊接口可以連接PLC |
|||
|
伺服電機 |
松下A5伺服電機 |
|||
|
電流檢測 |
6路0.1-20A專用電流檢測器 |
|||
|
本機電源 |
AC220V/50Hz/1KW |
|||
|
樣品電源 |
設備具六組樣檢測電源萬用插座、樣品電源線16A 6工位單獨電源插頭 |
|||
