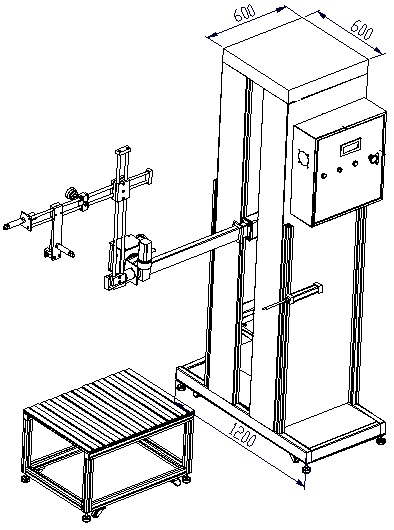

JX7213 拉門(鉸鏈)耐久性測試儀
一、 設備概述：
該設備為符合標準條款要求而專門設計制作的適用于門轉軸壽命檢測的試驗設備；設備采用伺服電機驅動機械手繞門軸線轉動，可達到門能開啟的最大角度，樣品采用上下兩端固定方式能保證試驗過程中的擺動與移位，控制系統采用PLC+觸摸屏控制，操作員在屏幕上即可設定旋轉角度與測試速度而不必靠調節氣缸來實現測試角度的調速，數據準確、方便。
二、符合標準：
QB/T 2189-2013 鉸鏈耐久性測試
GB/T 10357.5-2011 柜類拉門耐久性測試
三、功能參數：
1、適用產品：左右開門測試、上下翻門測試；
2、開門角度：0-1800；
3、開門速度：0-10次/分（開關門速度可分別設定）；
4、抓門方式：真空吸盤式或夾緊結構；
5、開門角度設定：觸摸屏幕設定；
6、開門驅動方式：伺服電機驅動。
7、 開門故障報警：在機械手打開門的狀態下，門未開，指示吸盤脫落。
8、 關門故障報警：在機械手關閉門的狀態下，門示關，指示未關（門軸脫落或機械手脫落）。
9、 過流保護、漏電保護、過熱保護。
10、 外形尺寸：1250mmX1200mmX1800mm。
11、 電源：220V，50HZ，功率不大于1800W。
四、主要配置：
a) 伺服驅動機構 1套
b) 吸盤機械手 1套
c) 升降立柱 1套
d) 升降橫梁 1套
e) 橫向移動臂 1套
f) 光電傳感器 1套
g) 保護電路 1套
h) PLC 1臺
i) 觸摸屏 1套
j) 安裝平臺 1套
k) 安裝夾具（高位2件、低位4組） 1套
l) 控制電箱 1套
