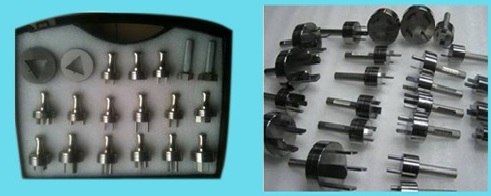

JX-LG 插頭插座量規
●產品概述
符合GB2099.1-2008第9條、GB1002-2008及GB1003-2008等標準要求，用于家用和類似用途插頭插座的尺寸測量及驗證，是實驗室和計量檢測部門必備的檢測器具。
●技術參數
|
序號 |
項目名稱 |
標準圖號 |
數量 |
備注 |
|
|
GB1002-2008量規 |
|
|
|
|
1 |
單相兩極插頭量規 |
圖6 |
1 |
6A與10A通用 |
|
2 |
單相兩極帶接地插頭內量規 |
圖7（10A） |
1 |
6A與10A通用 |
|
3 |
單相兩極帶接地插頭內量規 |
圖7（16A） |
1 |
|
|
4 |
單相兩極帶接地插頭外量規 |
圖8（10A） |
1 |
|
|
5 |
單相兩極帶接地插頭外量規 |
圖8（16A） |
1 |
|
|
6 |
單相兩極插座最大通規 |
圖9（10A） |
1 |
|
|
7 |
單相兩極插座最小通規 |
圖10（10A） |
1 |
|
|
8 |
單相兩極插座止規 |
圖11（10A） |
1 |
|
|
9 |
單相兩極插座不接觸規 |
圖12（10A） |
1 |
|
|
10 |
單相兩極帶接地插座最大通規 |
圖13（10A） |
1 |
|
|
11 |
單相兩極帶接地插座最大通規 |
圖13（16A） |
1 |
|
|
12 |
單相兩極帶接地插座最小通規 |
圖14（10A） |
1 |
|
|
13 |
單相兩極帶接地插座最小通規 |
圖14（16A） |
1 |
|
|
14 |
單相兩極帶接地插座止規 |
圖15（10A） |
1 |
|
|
15 |
單相兩極帶接地插座止規 |
圖15（16A） |
1 |
|
|
16 |
單相兩極帶接地插座不接觸規 |
圖16（10A） |
1 |
|
|
17 |
單相兩極帶接地插座不接觸規 |
圖16（16A） |
1 |
|
|
18 |
單相兩極雙用插座圓插部分通規 |
圖17（10A） |
1 |
|
|
19 |
單相兩極雙用插圓插腳部分止規 |
圖18（10A） |
1 |
|
|
20 |
手柄 |
|
19件 |
|
|
|
GB1003-2008量規 |
|
|
|
|
1 |
三相插頭內量規 |
圖3（16A） |
1 |
|
|
2 |
三相插頭內量規 |
圖3（25A） |
1 |
|
|
3 |
三相插頭內量規 |
圖3（32A） |
1 |
|
|
4 |
三相插頭外量規 |
圖4（16A） |
1 |
|
|
5 |
三相插頭外量規 |
圖4（25A） |
1 |
|
|
6 |
三相插頭外量規 |
圖4（32A） |
1 |
|
|
7 |
三相插座最大通規 |
圖5（16A） |
1 |
|
|
8 |
三相插座最大通規 |
圖5（25A） |
1 |
|
|
9 |
三相插座最大通規 |
圖5（32A） |
1 |
|
|
10 |
三相插座最小通規 |
圖6（16A） |
1 |
|
|
11 |
三相插座最小通規 |
圖6（25A） |
1 |
|
|
12 |
三相插座最小通規 |
圖6（32A） |
1 |
|
|
13 |
三相插座止規 |
圖7（16A） |
1 |
|
|
14 |
三相插座止規 |
圖7（25A） |
1 |
|
|
15 |
三相插座止規 |
圖7（32A） |
1 |
|
|
16 |
手柄 |
|
15件 |
|
