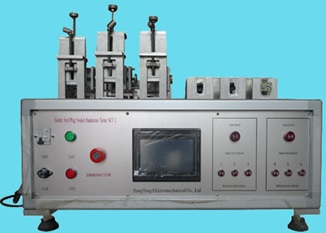

JX-SLT2 開關插頭插座壽命試驗機
●產品概述
本試驗機根據GB2099.1-2008第20及21條款、GB15092.1、GB16915.1、IEC60884-1、IEC61058-1、IEC60669-1等標準相關要求設計制造，適用于家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命測試，也適用于家用和類似用途插頭插座的分?jǐn)嗳萘亢驼２僮鲏勖鼫y試。目的是考核開關及插頭插座是否能經得起正常使用中出現機械損壞及電氣疲勞破壞，以及有無出現觸頭粘連現象或長期閉合或斷開現象，檢驗其有無過度磨損和其他有害后果。是進行開關及插頭插座電氣耐久性試驗的專用設備。
該設備可做按鈕開關、撥動開關、翹板開關、推拉開關、旋轉開關和插頭插座壽命測試。配上負載（電阻性、電感性、電容性）可做加載試驗，并設有相應的控制系統。
設備采用鋁合金機架，不銹鋼封板，由伺服電機+滾珠絲桿驅動，7寸彩色觸摸屏操人性化作及強大的數顯功能，PLC控制系統?？深A(yù)置試驗次數、導通電流時間（開門時間）、試驗速率、試驗行程和旋轉角度（最多可設10個角度）。帶有電流顯示功能，能顯示試樣的導通電流。整機6工位，其中三工位為旋鈕開關測試，另外三工位可做線性開關測試或者插頭插座測試。當開關因粘合、失靈導致連續接通或斷開可以故障報警并記錄相應的實驗次數，到設定次數時可報警； 當有報警發生時，即自動停止試驗。
●技術參數
|
序號 |
項目 |
參數 |
備注 |
|
1 |
電源 |
AC220V±10%/50Hz |
|
|
2 |
工位 |
6工位，三個線性工位，三個旋轉工位 |
|
|
3 |
操作界面 |
7英寸彩色LCD觸摸屏 |
|
|
4 |
驅動方式 |
伺服電機+滾珠絲桿 |
|
|
5 |
控制系統 |
PLC控制 |
|
|
6 |
試驗次數 |
0～999999次，可預置 |
|
|
7 |
導通時間 |
0～99.9s，可預置 |
|
|
8 |
關閉時間 |
0～99.9s，可預置 |
|
|
9 |
試驗行程 |
線性：-40～110mm，可預置；旋轉: 0～360°，可預置 |
|
|
10 |
試驗速率 |
線性：0～100mm/s，可預置；旋轉: 0～90°/s，可預置 |
|
|
11 |
大氣壓力 |
80～106kpa |
|
|
12 |
環境溫度 |
5～40°C |
|
|
13 |
相對濕度 |
（20～90）%RH |
|
|
14 |
使用場所 |
無劇烈搖動、振動，無電磁干擾、無塵埃、 無爆炸性及腐蝕性氣體、散熱良好 |
|
|
15 |
外形尺寸及重量 |
L*W*H=880*730*520mm,120kg |
|
