JX3199 DOE吊扇能效測試系統
設備概述：
1、設備依據Department Of Energy Office of Efficiency and Renewable Energy 10CFR Parts 429 and430標準要求進行高速小直徑與低速小直徑吊扇能效測試。

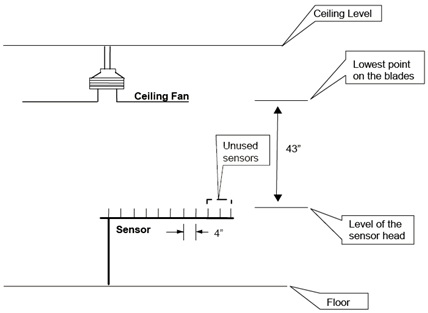

2、測試方法：通過測試風扇直徑大8＂風速傳感器相應風環四點風速，得出該風環平均風速，再乘以該風環面積得出該風環平均風量，最后將該規格吊扇所有風環風量相加得出吊扇總風量，將該值X試驗時間再除以該吊扇測試時所有能耗與待機能耗之和得出該吊扇能效比；
3、試驗房間結構：庫體由保溫庫板搭建，庫頂安裝進風口與回風口，風口安裝有電動開關閥，通過風管連接空調機；風速計擺臂驅動、控制線與數據線通過地板下的線管引入控制柜，天花上安裝有樣品升降安裝座。
4、設備按DOE要求的測試方法設計:樣品安裝架保有升降功能，樣品安裝時可以降低到人手進行固安裝置的高度；風速計高度可以調節。
技術參數：
1、試驗房間：長20ft amp;plusmn;0.75ft）X寬20ft amp;plusmn;0.75ft）X高11ft amp;plusmn;0.75ft）；
2、試驗室環境：溫度21±3，即70±5F，相對濕度50。（由箱體上開通風口，由外中央空調來保證）；
3、為測試樣品的供電的變頻電源，應滿足能效測試的壓降和諧波要求，由客戶提供；
4、風速測量方式：四點輪流測量，采用旋轉臂固定風速計，布14個測量點；
5、擺臂：伺服電機驅動，最大旋轉角度360゜；
6、風速范圍：0.15-50m/s；
7、風速傳感器；
8、風速計高度范圍：1000mm～1600mm；
9、樣品固定座高度（距地面）：1750mm～3350mm；
10、風扇轉速測量：光電測速計測量風扇轉速；
11、電能檢測：橫河WT310 功率計；
12、控制電腦；
13、專用軟件：采用電腦與PLC控制器組成上位機與下位機，電腦為上位機，采用LabVIEW軟件開發的專用數據據采集與分析軟件，并向下位機（PLC控制器）發送動作執行指令，執行測試動作，上位機采集、分析、保存風速傳感器與功率計數據，計算采集數據。
