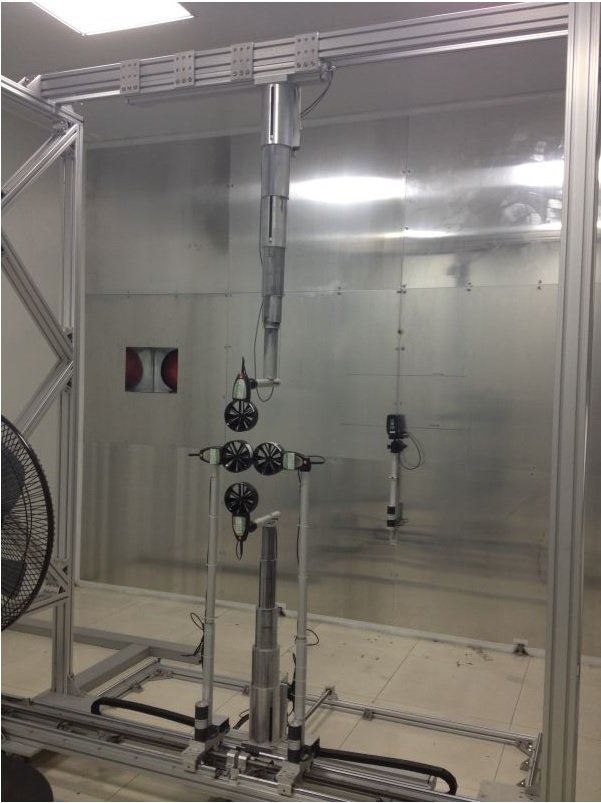

JX3196型 電風扇能效測試系統
設備概述：
本測試系統系根據GB/T13380-2018《交流電風扇與調速器》要求，測量臺扇、壁扇、臺地扇、落地扇、頂扇和轉頁扇的風速和輸入功率，依此計算試樣的風量、送風錐角度和能效值；普通的風量測試裝置靠人手操作，操作人員進入測試室，破壞了風場，試驗數據精度低，并且測試效率也很低；本測試系統主要采用電腦控制，伺服電機驅動，操作人員處于測試室外，人員不會對風場產生影響，設備測試工作全自動完成，并將試驗數據記錄、保存、自動生成風量報表與能效數值，具有數據準確、重復性好、效率高、數據貯存方便等特點。
性能參數：
1.樣品臺升降范圍：400-1000mm(無級可調)。
2.風速計滑臺與樣品臺距離：600-2000mm(自動調節)。
3.風速計滑臺左右移動距離：20-1200mm(自動調節)。
4.風速表支架上下移動高度：1200mm、1500mm兩檔。
5.位移驅動方式：伺服電機+導向軸。
6.風速測量儀：德國進口435型葉輪式風速儀
7.葉輪直徑：≤100mm
8.測量范圍：0~1200mm/min(20/s)
9.測量精度:0.1 m/s±1.5%測量值
10.風速靈敏度：優于0.15m/s
11.配有日本橫河WT310數字功率計：可測電壓、電流、功率；精度：0.1%。
12.調壓器：0~250V 無級可調
13.紅外線發光裝置調節風扇軸線水平，與風速計中心水平，高度一致。
14.控制方式：PLC+電腦控制。
15.控制軟件：運行于windows操作系統，可設定數據采集點位置、風速數據采集、功率數據采集、平均風速計算、風量計算、能效值計算、能效等級評定等功能，可以自動生成、打印測試報告，貯存當前試驗數據，查詢歷史數據。
16.采集數據：功率值、風速值、樣品功率。
17.數據處理：自動計算平均風速、風量、能效值、評定能效等級。
18. 試驗室內尺寸：L6000mmXW4500XH3000mm。
19. 室內環境：
溫度：20℃±5℃。
濕度：40%~80%。
電壓波動：±1%。
電源頻率波動值：±1%。
