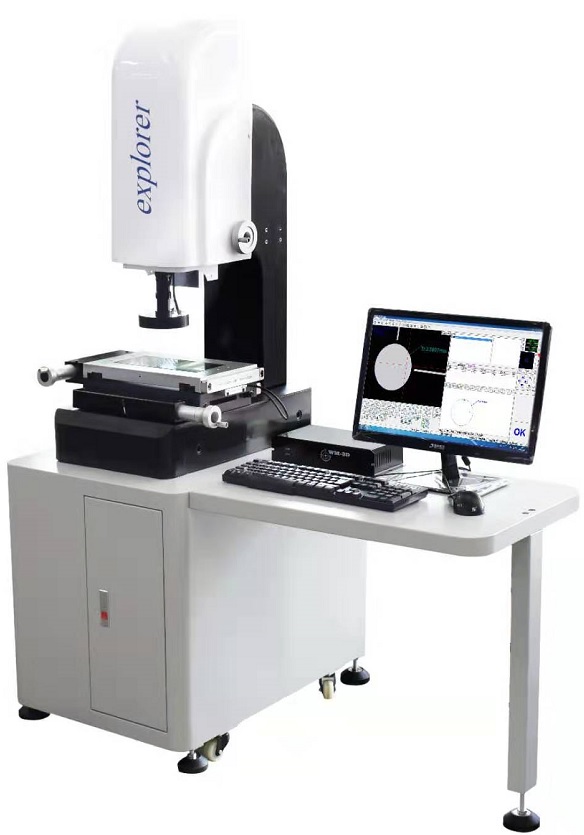

JX-2010F 手動影像測量?jī)x
主要技術參數：
|
規格參數 |
JX-2010F |
|
|
工 作 臺 |
X/Y軸行程 |
200*100mm |
|
Z軸行程 |
有效空間245mm,調焦行程180mm工作距離95mm |
|
|
玻璃臺面尺寸 |
230*130mm |
|
|
傳動型式 |
XYZ三軸精密V型交叉導軌！X/Y軸光桿傳動、Z軸光軸傳動 |
|
|
數字測量系統 |
光學尺分辨率：X/Y/Z軸0.0005mm |
|
|
測量精度：≤3um+L/200 重復精度：≤3um+L/250 |
||
|
多功能數據處理器可測點、線、圓弧、圓、角度等 |
||
|
影像瞄準系統 |
攝像機：美國TEO 1/3″CCD 800TVL攝像機放大倍率30-230X |
|
|
連續變倍鏡頭：高清變倍鏡頭//連續放大倍率0.7-4.5X |
||
|
照明系統 |
表面光源與透射光源LED冷光源、壽命長、亮度可調 |
|
|
儀器外形尺（L*W*H） |
500*700*1100mm |
|
|
儀器重量（KG） |
170 |
|
主要配配置表：
|
CCD |
高分辨率彩色CCD1/3〞800TVL（美國TEO） |
|
鏡頭 |
連續變倍高清晰鏡頭 |
|
軟件 |
VMS測量軟體（含視頻卡、光碟及加密鎖） |
|
光柵尺 |
高分辯率光柵尺寸0.0005MM |
|
LED光源 |
LED冷光源長壽命可調光源（LED上光源，程控下光源） |
|
數據處理器 |
多功能數據集中型處理盒 |
|
軌道 |
高精度V型導軌 |
|
工作臺 |
整體鑄造,多次處理一體工作臺 |
|
基座及機身 |
00級大理石 |
