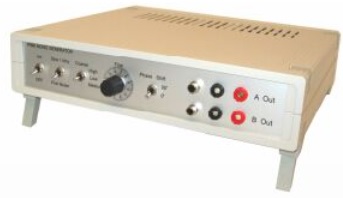

NG8280 粉紅噪聲信號發生器
儀器說明
噪聲信號發生器/測量濾波器是按照國家標準《音頻、視頻及類似電子設備 安全要求》GB8898-2001的要求，為方便對音頻功率放大器類設備的測量增加了1kHz正弦波信號，該儀器由白噪聲信號發生器、粉噪聲信號發生器、符合國標GB8898-2001要求的帶通濾波器、低通濾波器、高通濾波器、A計權濾波器和1kHz正弦波信號發生器等組成。本儀器可滿足國標GB8898-2001中對音頻功率放大器等設備的檢測需要。本儀器除了可作為噪聲信號發生器使用以外，為滿足其它測試需要增加了A計權濾波器和高、低通濾波器，這些濾波器均可以單獨使用，也可以與噪聲信號配合使用。
主要技術指標
1 白噪聲 頻響：(20Hz～20kHz)±1.0dB，輸出幅度0～1V；
2 粉噪聲 頻響：(20Hz～20kHz)±1.5dB，輸出幅度0～1V；
31kHz正弦波信號發生器：頻率1kHz±1%，頻率穩定度1x10-3，失真度≤0.5%，輸出幅度0～5V；
4帶通濾波器：符合GB8898國標要求；
5高通濾波器：22.4Hz(+0.5dB,-6dB)，帶外衰減優于12dB/OCT，帶內波動±0.5dB；
6低通濾波器：22.4kHz(+0.5dB,-6dB)，帶外衰減優于18dB/OCT，帶內波動±0.5dB；
7由高通、低通濾波器組合成的帶通濾波器特性符合IEC60268-1要求；
8A計權濾波器：符合IEC-60651標準要求；
9直通：(20Hz～100kHz)±0.5dB；
10輸入阻抗：≥50kΩ；
11各濾波器通帶與直通擋的增益差：優于±0.5dB；
12濾波器最大輸入電壓：≤3Vrms；
13電源電壓：AC220V±5%，50Hz±2Hz。
