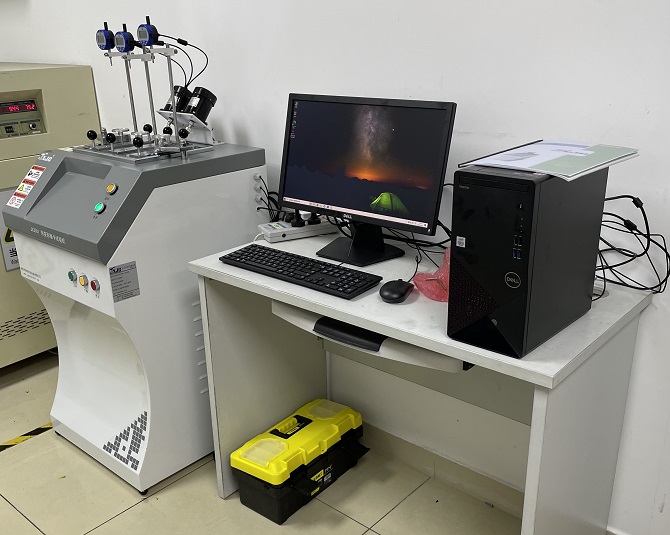

JX3501 熱變形維卡試驗機
功能、適用范圍：
主要用于塑料、硬橡膠、尼龍、電絕緣材料、長纖維增強復合材料、高強度熱固性層壓材料等非金屬材料的熱變形溫度及維卡軟化點溫度的測定。操作方便、控制精確，是一種智能化極高的測試儀器，廣泛應用于大專院校，科研單位及產品質量監督檢驗單位。
該機采用具有Windows 98、Windows2000或WindowsXP中文操作界面，實時監控試驗溫度、實時繪制溫度及變形量的曲線，打印試驗報告，實現歷史存盤，鼠標點擊形變和溫度曲線的任何一處，界面會自動顯示該處的變形量及溫度值。選用高精度位移傳感器測變形。
執行標準：
IEC 62368-1 5.4.1.10 直接安裝導電金屬零部件的熱塑性零部件
GB/T 1633-2000(idt ISO 306:1994)維卡軟化溫度（VST）的測定
GB/T 1634.1-2004(idt ISO75-2:2003)塑料 負荷變形溫度測定（通用試驗方法）
GB/T 1634.2-2004塑料 負荷變形溫度測定（塑料、硬橡膠和長纖維增強復合材料）
GB/T 1634.3-2004塑料 負荷變形溫度測定（高強度熱固性層壓材料）
GB/T 8802-2001(eqv ISO 2507:1995) 熱塑性塑料管材、管件維卡軟化溫度的測定
ISO 2507、ISO 75、ISO 306、ASTM D 1525,ASTM D 648等標準要求。
基本概念：
維卡（VST）定儀：把試樣放在液體介質或加熱箱中，在等速升溫條件下測定標準壓針在（50+1）N力的作用下，壓入從管材或管件上切取的試樣內1mm時的溫度。
熱變形（HDT）定義：標準試樣以平放（優選）或側立方式承受三點彎曲恒定負荷，使其產生GB/T 1634相關部分規定的其中一種彎曲應力，在勻速升溫條件下，測量達到與規定的彎曲應變?cè)隽肯鄬?duì)應的標準撓度時的溫度。
技術參數：
1）控溫范圍：室溫～300℃
2）最大溫度誤差：±0.5℃
3）升溫速度：50℃/h、120℃/h
4）溫度測量點：1個
5）試驗架數：3個
6）變形測量范圍：0～10mm
7）最大變形誤差：±0.005mm
8）變形測量精度：0.001mm
9）試樣支承跨距：64mm(平放優選)、
100mm（側立）
10）具有上限溫度保護功能；
11）控制方式采用PC機分布式控制系統；
12）具有試樣架自動升降系統；
13）使用介質：甲基硅油或變壓器油（客戶自備）；
14）冷卻方式：150℃以上自然冷卻，150℃以下水冷卻或自然冷卻。
15）外形尺寸：640X400X1300mm
配置：
1）主機 一臺
2）試樣架 三個
3）熱變形壓頭 三個
4）維卡壓針 三個
5）變形傳感器 三支
6）品牌臺式計算機 一臺
7）彩色噴墨打印機 一臺
8）中文版下操作系統的試驗軟件 一套
9）電源線 一根
10）信號線 一根
11）砝碼 一套 5.4.1.105.4.1.105.4.1.10
|
名稱 規格 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
質量 |
1000 |
932 |
500 |
200 |
100 |
50 |
20 |
10 |
5 |
2 |
1 |
|
件數 |
12 |
3 |
3 |
6 |
3 |
3 |
6 |
3 |
3 |
6 |
3 |
