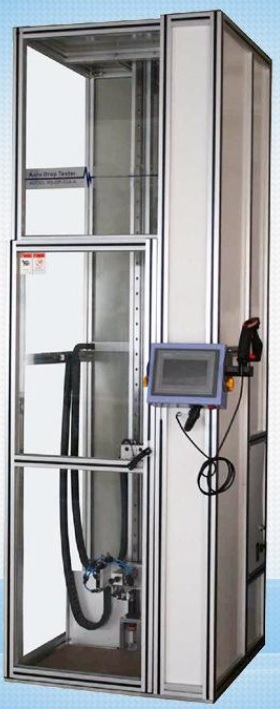

JX5108定向跌落試驗機
一、功能概述：
定向跌落試驗機指在評估樣品在客戶實際使用中意外跌落對產品性能產生的影響，適用于：行動電話、PDA、電話機、電子辭典、CD、MP3、適配器等小型消費類電子產品作原姿態及加速度跌落測試。
二、測試過程：
人工把樣品放入夾具內夾持→夾具上升至設定高度值停止→按跌落按鍵（觸摸屏上的釋放按鍵圖標）→ 夾具和樣品一同時自由下落→當下落到300mm (可根據樣品需要進行調節，調節范圍是指樣品的邊，角，面與底板間的距離，可調整感應器開關高低位置)的高度時夾具松開樣品→樣品自由落體跌落在試驗板上。
三、技術參數：
1.跌落高度:可在 300-1500mm 范圍內設定，位移精度為±0.5mm；
2.跌落角度:可跌落樣品的 6 個面、 12 個棱、 8 個角；
3.夾具夾持最大寬度:200*200mm；
4.吸盤夾具角度: 0°、 45°、 90°；
5.測試數據: 跌落高度、加速度、末速度、試驗時間、測試次數等；
6.實測加速度: >9.3m/s2；
7.時間增益設定范圍:0.01-1s；
8.控制模式: 高度+定向、末速度+定向、高度+自由；
9.測試樣品規格:對角線尺寸小于 190mm、重量小于 1000g；
10.測試樣品種類:充電器、電池、工裝模型等不規則產品；
11.跌落面尺寸:450*600*50mm；
12.跌落面材質:大理石板、木板、水泥板、鋼板；
13.驅動方式:松下伺服電機+同步齒形帶；
14.控制方式:觸摸屏+PLC；
15.氣源要求:不低于 0.6MPa 潔凈的壓縮空氣；
16.電源要求: AC220V±10％ 50Hz；
