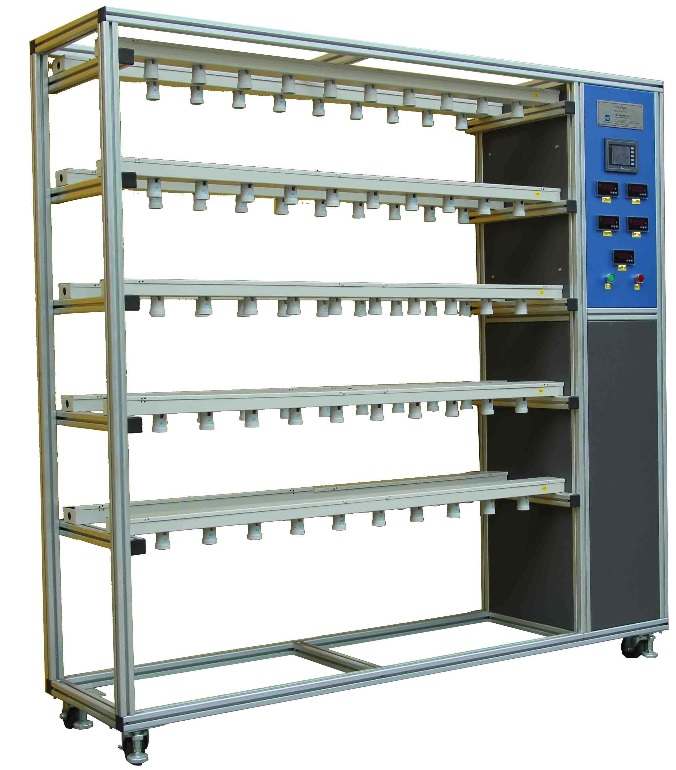

JX3221 型 燈具老化架
設備概述：
本設備測試輸入電源采用穩壓電源，具6路獨立可調輸出，每路電源各分10組輸出，每路輸出獨立電壓調節、電壓指示；每組輸出獨立通電指示、工作狀態監控、工作時間指示；每組端口均由PLC通過控制軟件單獨設定及控制，用戶可根據實際需求獨立設置每組測試電源電壓、測試時間控制（開機時間、關機時間）、計數控制；可以設定多個通斷周期的工作及工作周期的時間設定；設備具有斷路檢測、短路檢測等故代檢測功能，并記錄保存故障原因、發生故障時間及已完成的試驗次數，同時依據不同的故障產生不同的聲光報警。
功能參數：
一）測試架參數：
1. 測試位數目：每個6排，每排10個，共60個測試端口；燈座全部E27燈座端口。
2. 測試架尺寸：L3000mmXW600mmXH1800mm
3. 測試架型式：共三層，層高400mm，臺板采用噴涂鐵板。
4. 每層輸出獨立電壓調節、電壓指示；每排輸出獨立電流指示、工作狀態控制、工作時間指示。
1) 測試周期設定：0-1000000個或0-9999H99M99S。
2) 通電時間設定：0-9999H99M99S
3) 斷電時間設定：0-9999H99M99S
5. 每個測架側面安裝一個監控箱，可獨立調節每層兩排二十個測試位的電壓，指示每個測試輸出的通斷電狀態及向PLC提供各組端口的工作狀態。
二） 控制箱的控制功能：
1. 每個控制箱配三個調壓器，分別調節測試架每層的電壓，測試電壓表采用數顯電壓表，可設定電壓過低報報警、電壓過高報警。
2. 每層十個測試位采用一個接觸器和一個空氣斷路器，通過控制接觸器，控制每排測試位電源的通斷電。
3. 每個測試工位配一個電流監測器，當某個測試位有故障時，將其信號反饋給PLC。
4. 控制系統的組成：臺達PLC+7″彩色觸摸屏。
5. 當同一路中某一個測試位有故障時，PLC記下該測試位的斷電時間，其它測試位繼續測試。
6. 觸摸屏控制功能：
1) 控制界面按（主界面——每層的測試參數設定——每個測試位的工位狀態
——每個工位的故障查詢）來分組頁面。
2) 設定和顯示各組輸出電源的通斷電時間。
3) 設定和顯示各組輸出電源的測試周期次數。
4) 顯示各測試位的當前狀態、故障報警、出現故障時間、故障原因及記錄試
驗開始時間、終止時間、閃爍次數。
5) 保存各測試位的測試數據。
