1. 功能概述：

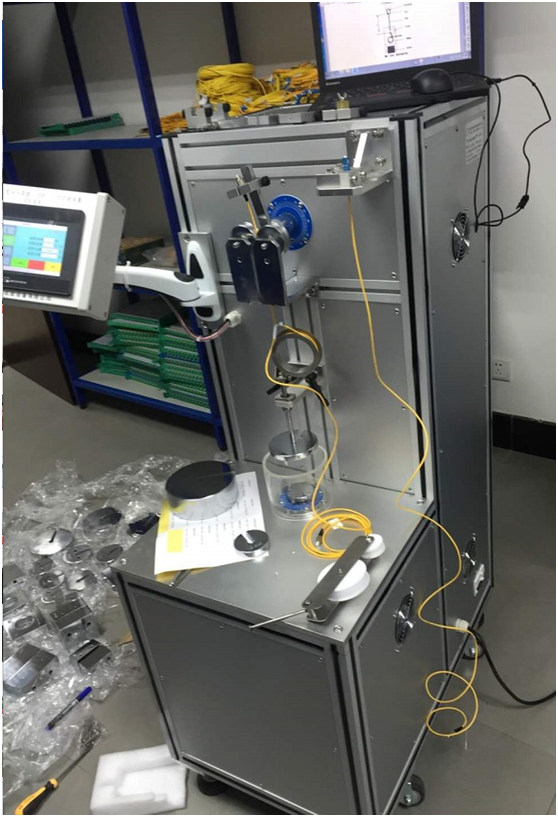

本機是根據客戶要求定制主要適用于用來檢測光纖活動連接器試驗裝置光纖在負載的動態下，經一定次數的彎曲、扭轉、側拉、抗拉后的破損程度，是電信附件和家用電器生產企業的質檢部門與國家通信光電纜產品質量監督檢驗中心，電信研究院的必備試驗設備。
用于光纜鎖緊機構抗拉強度試驗、光纜抗拉試驗、光纜扭轉試驗，根據更換不同重量的砝碼來實現不同的抗拉負荷量，施加負荷速率用戶自行控制；設備扭轉角度±360°可調。配置砝碼升降平臺，易于操作人員對砝碼的夾持。
符合標準要求： YDT 1618-2007多芯光纖(纜)扇形分支連接器技術要求和測 6.6.1；
YDT 1272.3-2005光纖活動連接器 第3部分：SC型，6.6.10鎖緊機構抗拉強度，6.6.11光纜抗拉，6.6.12光纜扭轉。
YDT_1272.4-2007光纖活動連接器 第4部分：FC型。
YDT 1272.1-2003光纖活動連接器 第1部分：LC型。
YDT 895-1997 SC-PC型單模光纖活動連接器技術條件。
YDT 1272.3-2015光纖活動連接器 第3部分：SC型。
YD-T 2152-2010光纖活動連接器可靠性要求及試驗方法。
YD/T1997.3-2015通信用引入光纜 第3部分：預制成端光纜組件。
-
功能1：彎曲試驗參數：
YDT 1618-2007多芯光纖(纜)扇形分支連接器技術要求和測 6.6.1（施加負荷1.0kg）；
YDT 1272.3-2015光纖活動連接器 第3部分：SC型（施加負荷0.9kg、0.6kg）。
YD-T 2152-2010光纖活動連接器可靠性要求及試驗方法（施加負荷0.9kg、0.6kg）。
1.彎曲次數：0-9999次（可設定）。
2.測試工位：一工位。
3.測試速度：0-20次/分（可設定）。
4.彎曲角度：0°、900 、 0°、-900、0°擺動100次。
5.試驗次數：可設定試驗次數、顯示當前試驗次數，試驗完成后自動停機。計數有停電數據保持功能。
6.計數范圍：0-99999次
7.防沖擊及自動歸零：在測試過程中發生故障或按下停止開關，設備搖擺架無沖擊停機并自動回歸零位。
8.控制器：三菱FX3SA-20MT可編程控制器
9.人機界面：7寸觸摸屏
10.機架材質：工業成型鋁機架
11.驅動電機：400W松下伺服電機
12.施加負荷：1.0kg
13.施加負荷：0.9kg
14.施加負荷：0.6kg
15.減速器：蝸輪減速器
16.夾具：安裝于搖擺架上，樣品夾具中心與光纖絞盤中心為22cm~28cm。
17.彎曲導輪直徑：2.5cm
18.絞盤直徑:7.5cm
功能2：扭曲試驗（￠1mm以下尾纖（纜）的連接器不適用）
1.YD/T 895-1997負荷重量：1.5kg（型號1001,1002）；2.5kg（型號1003,1004,1005,1006,1007,1008）。
2.YD/T 1272.3-2015（負荷：1.35kg，0.75kg，0.5kg）。
3.YD-T 2152-2010光纖活動連接器可靠性要求及試驗方法（負荷：1.35kg，0.75kg，0.5kg）。
功能3：抗拉力試驗
1.YD/T 895-1997負荷量：90N。
2.YD/T 1272.3-2005負荷量：50N。
3.YDT 1272.3-2015光纖活動連接器 第3部分：SC型（負荷：4.5kg，6.8kg，2.3kg,1.5kg，3.4kg）。
4.YD-T 2152-2010光纖活動連接器可靠性要求及試驗方法（負荷：4.5kg，6.8kg，2.3kg,1.5kg，3.4kg）。
功能4：尾部拉伸試驗
1.YD/T 895-1997負荷量：68.6N。
2.YD/T 1272.3-2005負荷量：40N。
3.YDT 1272.3-2015光纖活動連接器 第3部分：SC型（負荷：0.25kg，0.7kg，1.5kg,2.0kg，0.5kg）。
4.YD-T 2152-2010光纖活動連接器可靠性要求及試驗方法（負荷：0.25kg，0.7kg，1.5kg,2.0kg，0.5kg）。 按0°-90°-135°的順序擺動。
5.YD/T1997.3-2015通信用引入光纜 第3部分：預制成端光纜組件（拉力：圓形光纜60N，蝶形光纜50N）。
