一、 概述：
IPX1-X7防水等級試驗機根據GB4208-2008《外殼防護等級(IP代碼)》/ IEC60529:2001《Degrees of protection provided by enclosure(IP Code)》、GB7000.1-2008《燈具 第一部分：一般要求與試驗》/IEC60598-1：2003《Luminaires-Part 1:General requirements and test》，GB8898-2011/IEC 60065：2005《Audio,video and similar electrnic apparatus-Safety requirments》,適用于電工電子產品及燈具的IPX1~IPX7防水檢測試驗。
二、設備特點及先進性描述：
|
序號 |
技術特點 |
技術先進性描述 |
|
|
1 |
先進的防堵塞技術 |
試驗前對針嘴進行沖洗，防止水的表面張力對滴水的影響； |
|
|
水箱振蕩沖水，可將針嘴內雜物沖出針孔； |
|||
|
試驗后對針嘴進行干燥處理，可防水針嘴結垢； |
|||
|
2 |
數字控制供水技術 |
根據不同的標準可分別選用恒流，適應范圍廣； |
|
|
控制根據流量對供水進行控制，不受外部因素干憂； |
|||
|
3 |
擺管采用伺服電機驅動 |
可以精確控制擺管起始位置、擺動角度，伺服電機有一組監測系統當前位置的編碼器，該移動裝置為一個閉環系統，將擺管擺動角度控制在設定位置上。 |
|
|
擺動角度與速度參數在角度上設定即可，不必調節機械結構。 |
|||
|
噪聲小，擺管晃動??； |
|||
|
4 |
周到、可靠的安全措施 |
水箱升降驅動：絲桿(SUS303不銹鋼T36X8)、螺母裝置驅動升降，有防墜落等安全功能；而市場同類產品采用吊掛方式存嚴重的安全隱患； |
|
|
當水箱下方有物體頂住水箱時,螺母會自動脫離水箱,有防止損壞水箱及被頂物體的安全功能； |
|||
|
5 |
控制采用觸摸屏+PLC控制方式 |
觸摸屏功能 |
設定試驗參數（移動角度、速度、試驗次數等） |
|
顯示試驗數據； |
|||
|
PLC功能 |
讀取傳感器（流量）數據，并根據分析結果輸出控制指令； |
||

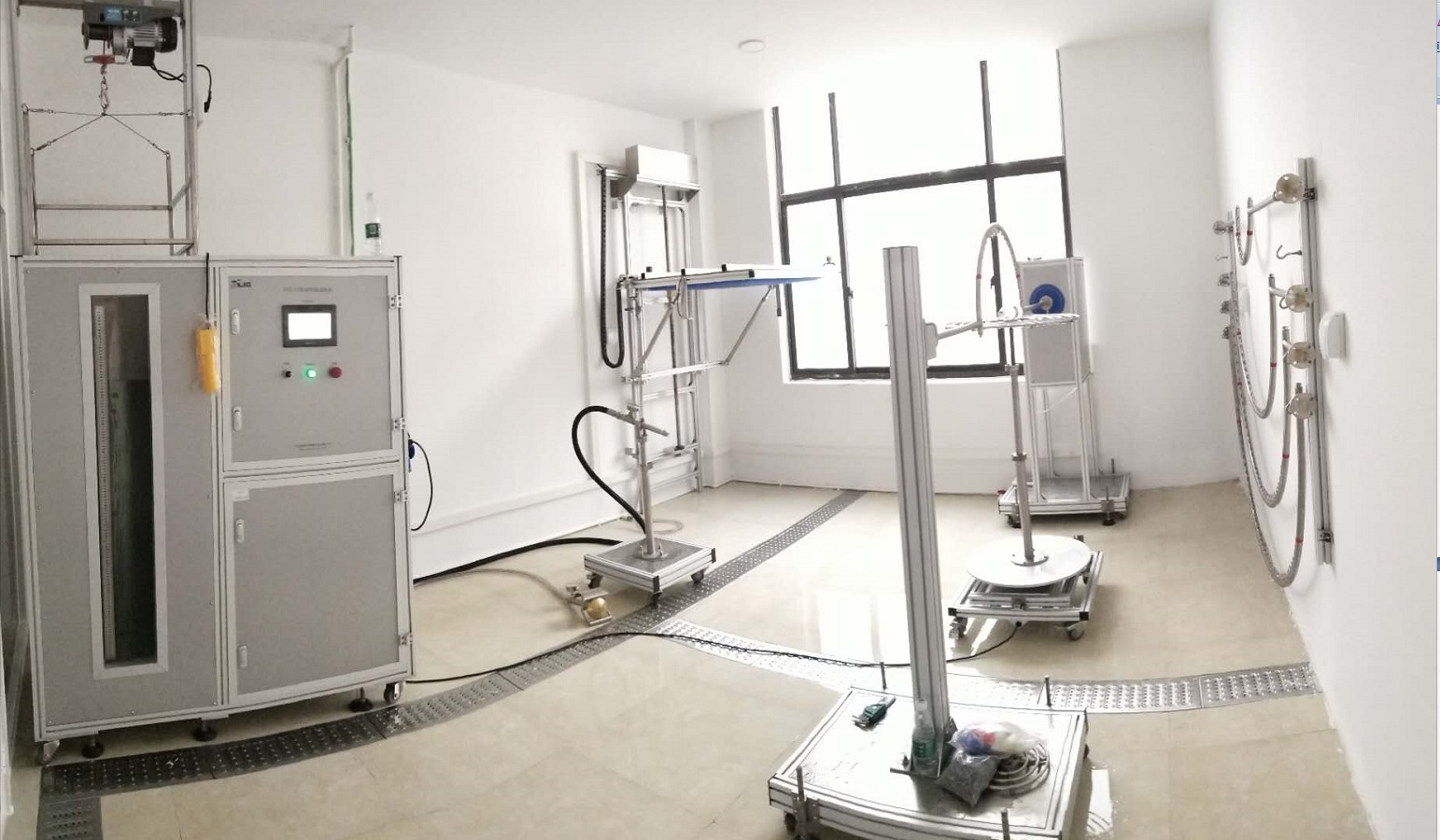

三、成套設備組成、功能參數及主要配置：
（一）：垂直滴雨試驗機
1．功能參數：
1）、適用于進行產品的IPX1、IPX2測試；
2）、滴水面積：1000mmX1000mm；
3）、滴水孔孔距：20mm；
4）、滴水孔徑：φ0.4mm；
5）、降雨量：1~1.5mm/min（IPX1）、3~3.5mm/min（IPX2）或用戶自行設定參數(采用數字控制降雨量技術)；
6）、滴水響應時間：≤5s；
7）、滴水高度：200mm（手動控制）；
8）、試驗時間：0-999Min（標準試驗時間已內置，也可自行設定）；
9）、IPX1測試時，可傾斜旋轉樣品臺旋轉時為正反轉，防止樣品供電電線被纏繞；IPX2測試時,樣品臺自動轉換角度，使樣品四個面在傾斜150的情況下各淋雨150S（自動控制）；
10）、水箱升降：采用梯形絲桿(SUS303不銹鋼T36X8)、梯形螺母裝置驅動升降，有防墜落等安全功能；當水箱下方有物體頂柱水箱時,螺母會自動脫離水箱,有防止損壞水箱及被頂物體的安全功能；
11）、升降電機：天力三齒輪減速電機；
12）、機架材料：工業合金鋁型材；
13）、水箱型式：全封閉水箱（L1080mm*W1080mm），SUS304材質：
14）、機器安裝方式：墻面安裝式。
15）、外形尺寸：L1150mm*W1200mmn*H2300mm；
16）、電源：220V 50Hz 200W。
二）：擺管淋雨試驗機
1．功能參數：
1）、適用于進行產品的IPX3、IPX4測試。
2）、擺管規格：R200mm、R400mm、 R600mm、R800mm.
3）、IPX3/X4噴水孔徑：φ0.4mm.
5）、IPX3/X4噴水量 ：0.46-4.7L/min(標準噴水量已內置，用戶也可自行設定) ..
6）、噴嘴夾角：1200（IPX3、±60o）.
7）、擺動夾角：1200（IPX3、±60o）.
8）、試驗時間：10min（標準選擇）、用戶也可自行設定時間.
9）、擺管擺動速度：IPX3試驗時每擺動一次（2X1200）時間為4S；IPX4試驗時每擺動一次（2X1750）時間為12S；自定義試驗速度.
10）、擺管材料：SUS306不銹鋼（外徑20mm、壁厚2mm）.
11）、驅動方式：日本松下伺服電機，采用伺服電機具有噪聲小、擺動速度穩定、可防擺管抖動、擺動角度精確）.
12）、機型結構：動力驅動部分安裝于墻上、機尾架為落地式安裝.
13）、機體材料：工業合金鋁型材.
14）、外形尺寸（LXDXH）：3000X1000X2300mm.
15）、電源：200V 50Hz 750W.
三）：手持花灑頭
1．功能參數：
1、 適用于進行大件產品的IPX3/IPX4淋雨測試；
2、 孔徑：Φ0.5mm。
3、 孔數：121個。
4、 噴水孔的分布：中間孔1、內兩圈24個孔夾角30°、外四圈96個孔夾角15°。
5、 噴頭球面直徑：SR75.5mm。
6、 活動擋水板、平衡錘：采用不銹鋼制作；
7、 活動擋水板：IPX3試驗時擋水板檔水30o，IPX4試驗時擋水板不檔水，檔水時有限位卡，采用人工控制；
8、 試驗時間：1min/M2，最少5min，用戶從控制系統設定時間。
9、 試驗水壓力：50~150kPa、或用戶從控制系統設定壓力。
四)：手持噴嘴
1.功能參數：
1）、適用于進行產品的IPX5/X6測試;
2）、孔徑：φ6.3mm（IPX5）, φ12.5mm（IPX6）;
3）、不銹鋼材質;
4）、水流量：12.5±0.626L/min(IPX5), 100±5L/min(IPX6);
6）、進水管管徑：1＂；
７）、試驗水壓：0~400kPa；
８）、試驗時間：約1min/m2，最少3分鐘、或用戶從控制系統設定時間;
９）、噴嘴距樣品外殼距離：2.5m~3m(由試驗人員控制);
五)：IPX5/X6噴水支架
1． 可自由左右旋轉
2． 可自由上下升降
3． 可自由上下擺動
六）：可傾斜旋轉樣品臺
1．功能參數：
1、樣品臺直徑：Φ200mm、Φ600mm。
2、可傾斜角度：15度。
3、樣品臺高度： 600mm~1300mm（伸縮管可調節高度）。
4、樣品臺轉速：1RPM（出廠前已內置好轉速）。
5、試驗時轉動角度：900、3600正反轉、連續轉動。
6、樣品臺型式：不銹鋼方條焊接成網狀結構，有利于防止樣口底部積水（IPX1~2試驗時），和噴水時噴到樣品底部（IPX4試驗時）。
7、樣品供電防水旋轉插座。
8、底架帶萬向輪，利于方便移動（IPX1~IPX4試驗共用此樣品臺）。
9、機架材料：鋁合金+不銹鋼方管焊接。
10、旋轉驅動：24V步進電機+減速機，低電壓供電，安全可靠，速度準確、穩定；
11、正反轉控制、轉動動作由控制柜控制，正反轉可防止樣品供電電源線纏繞。
12、外形尺寸：L800mm*800mm*1300mm；
13、電源：24V 50Hz 200W。
七）：智能供水與控制系統
1.功能參數：
1、適應于IPX1-6防水、灑水試驗時供水，及整個防水設備的自動控制；
2、供水方式：恒流供水；
3、供水控制過程：用戶在觸摸屏上設定流量值后，電子流量計實時監測當前值、通過數據轉換讀入PLC內、再通過變頻器調整水泵轉速，從而達到控制流量輸出；
4、供水系統分兩路：
4．1大流量供水系統：
u 應用于IPX5/6強噴水試驗、IPX3/4花灑淋水；
u 流量范圍：10-100L/min；
u 流量精度：±0.5L/min；
u 流量計：LWGY-15型蝸輪流量計（流量范圍：600～6000L/h）；
u 水泵：CHL8-50型臥式不銹鋼離水泵；
u 壓力范圍 ：50~600kPa；
u 水泵電源：380V 50Hz 2.2kw。
4．2小流量供水系統：
u 應用于IPX1~IPX4防水試驗；
u 流量范圍：0.47-4.7L/min；
u 流量精度：±0.5L/min；
u 流量計：LWGY-4型蝸輪流量計（流量范圍：40～400L/h）；
u 壓力范圍：50~300kPa；
u 水泵：CHL2-60型臥式不銹鋼離心水泵；
u 水泵電源：380V 50Hz 0.55kw ;
5、大貯水箱：
u 可用于IPX5/6強噴與IPX3/4花灑淋水；
u 容積：500L；
u 箱體內尺寸：W800mmXD1000mmXH1400mm。
u 觀察窗：有機玻璃視窗；
u 視窗尺寸：W200mmXH1250mm；
u 深度標尺：不銹鋼標尺；
u 標尺長度：1200mm、精度1mm。
u 液位控制：電子水位開關+溢流管。
6、小貯水箱：
u 可用于IPX1~4淋雨試驗用；
u 容積：80L；
u 箱體內尺寸：W400mm*D600mm*H500mm。
u 液位控制：電子水位開關+溢流管。
u 過濾器：用于過濾雜質，防止雜質堵塞滴雨針孔和噴水針孔。
7、控制柜：
u 流量檢測：電子流量計流量信號反饋。
u 流量設定：控制柜屏幕設定。
u 控制器：臺達PLC。
u 人機界面：TK6070，7寸，彩色觸摸屏。
u 控制功能：恒流供水、垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制。
u 保護功能：漏電保護、過載保護、短路保護。
供水管道：設備供水采用PVC膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。
供水管道安裝排水閥，試驗完成后自動排除水管內積水。
過濾器：不銹鋼外殼、精細濾芯。
機體材料：工業合金鋁型材。
外形尺寸（LXDXH）：1500X880X1600mm；
