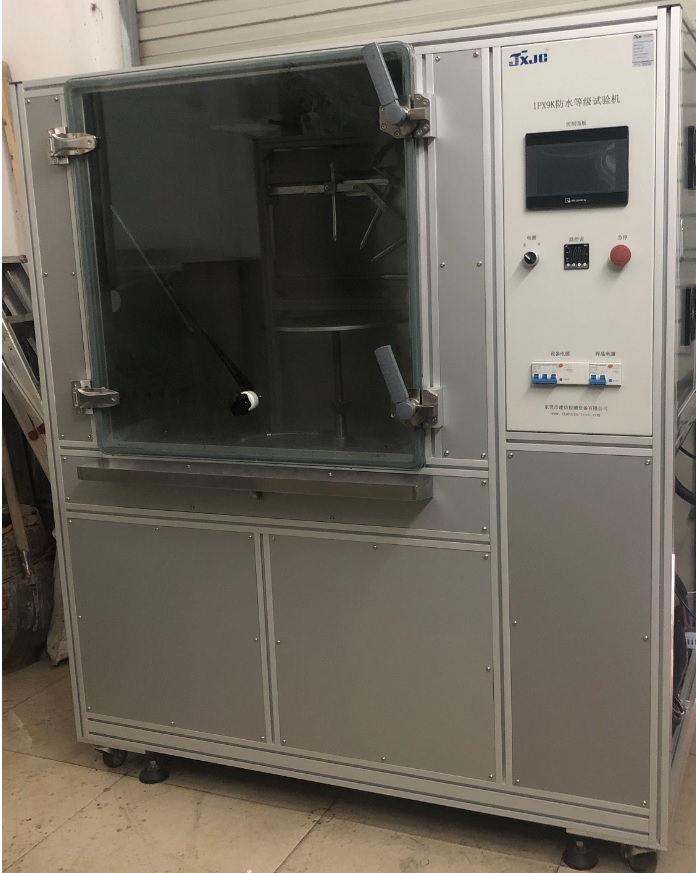

JX1207 IPX9K防水等級試驗箱
功能概述：
IPX9K防水試驗箱根據IEC60529-2013《degrees of protection provided by enclosures (IP code)》第14條款、DIN40050-9《道路車輛 IP防護代碼》、ISO30653-2006《Road vehicles—Degrees of protection(IP-Code)—Protection of electrical equipment against foreign objects, water and access》、QC/T 417.1-200《車用電線束插接器第1部分_定義_試驗方法和一般性能要求》第4.9.2條條款、TOYOTA ENGINEERING STANDARD TSC1000G《Test methods for terminal and connectors low tension cables for automobiles》標準第6.2.7與6.2.8標準條款要求設計，適用于電器與汽車零部件的高溫高壓噴射狀況下的防水檢測試驗；設備由加熱水箱、高壓柱塞泵、高壓電磁閥、噴噴、轉臺等組成，試驗時先將水箱貯水加熱至規定的溫度，將樣品安裝在轉臺上，調節好噴嘴的位置，關好設備防護門，啟動設備進行試驗，試驗過程中四個噴嘴按順序輪流噴射30S，試驗用水直接外排不循環。
功能參數：
1. 試驗水溫：80±5 ℃；
2. 噴水壓力：8MPa～10MPa（可調）；
3. 噴水流量：14L/min～16L/min (隨壓力變化而改變)；
4. 噴嘴個數：4個（0°，30°，60°，90°）；
5. 噴頭規格：依標準圖形定做，滿足標準；
6. 噴水距離：100～150mm可調；
7. 噴嘴噴射時間：0-99,9秒（可設定）；
8. 噴嘴自動按順序時間切換；
9. 試驗臺尺寸：φ400mm；
10. 試樣臺轉速：0-17r/min，無級調速；
11. 試樣臺承重：≤15kg ；
12. 平臺升降：300mm～400mm,手動升降；
13. 水箱客積：50L；
14. 試驗產品通電工作：提供試驗品接口，4芯線供電，最大30A 。
15. 機架材料為工業成型鋁，內殼材料為為SUS304不銹鋼板；
16. 控制方式：PLC控制器+觸摸屏控制,變頻器調節供水壓力；
主要配置：
|
序號 |
名 稱 |
規格與功能 |
數量 |
|
1 |
機體 |
成型鋁結構，內置水箱與試驗箱體 |
1套 |
|
2 |
轉臺 |
φ400mm，不銹鋼材料 |
1套 |
|
3 |
水泵 |
RW5535 |
1臺 |
|
4 |
電磁閥 |
YSP-15 |
4套 |
|
5 |
噴嘴 |
按標制作，SUS304不銹鋼材料 |
4件 |
|
6 |
步進電機 |
57HS22/M542 |
1臺 |
|
7 |
減速機 |
50 1:60 |
1臺 |
|
8 |
電發熱管 |
3KW，不銹鋼電熱管 |
2支 |
|
9 |
溫控儀 |
PXR4TAY1-8W00-C |
1臺 |
|
10 |
熱電偶線 |
φ5*200/3米/K型 |
1條 |
|
11 |
固態繼電器 |
SSR-3-25DA |
2塊 |
|
12 |
壓力傳感器 |
0-12MPa高溫型 |
1套 |
|
13 |
流量計 |
GY-10 |
1件 |
|
14 |
變頻器 |
臺達 |
1臺 |
|
15 |
觸摸屏 |
TK6071IP |
1臺 |
|
16 |
PLC控制器 |
臺達 |
1臺 |
|
17 |
通訊模塊 |
臺達 |
塊 |
|
18 |
電氣附件 |
|
1批 |
|
19 |
電線電纜 |
|
1批 |
|
20 |
不銹鋼管 |
SUS304不銹鋼供水管 |
1批 |
