一、      概述：

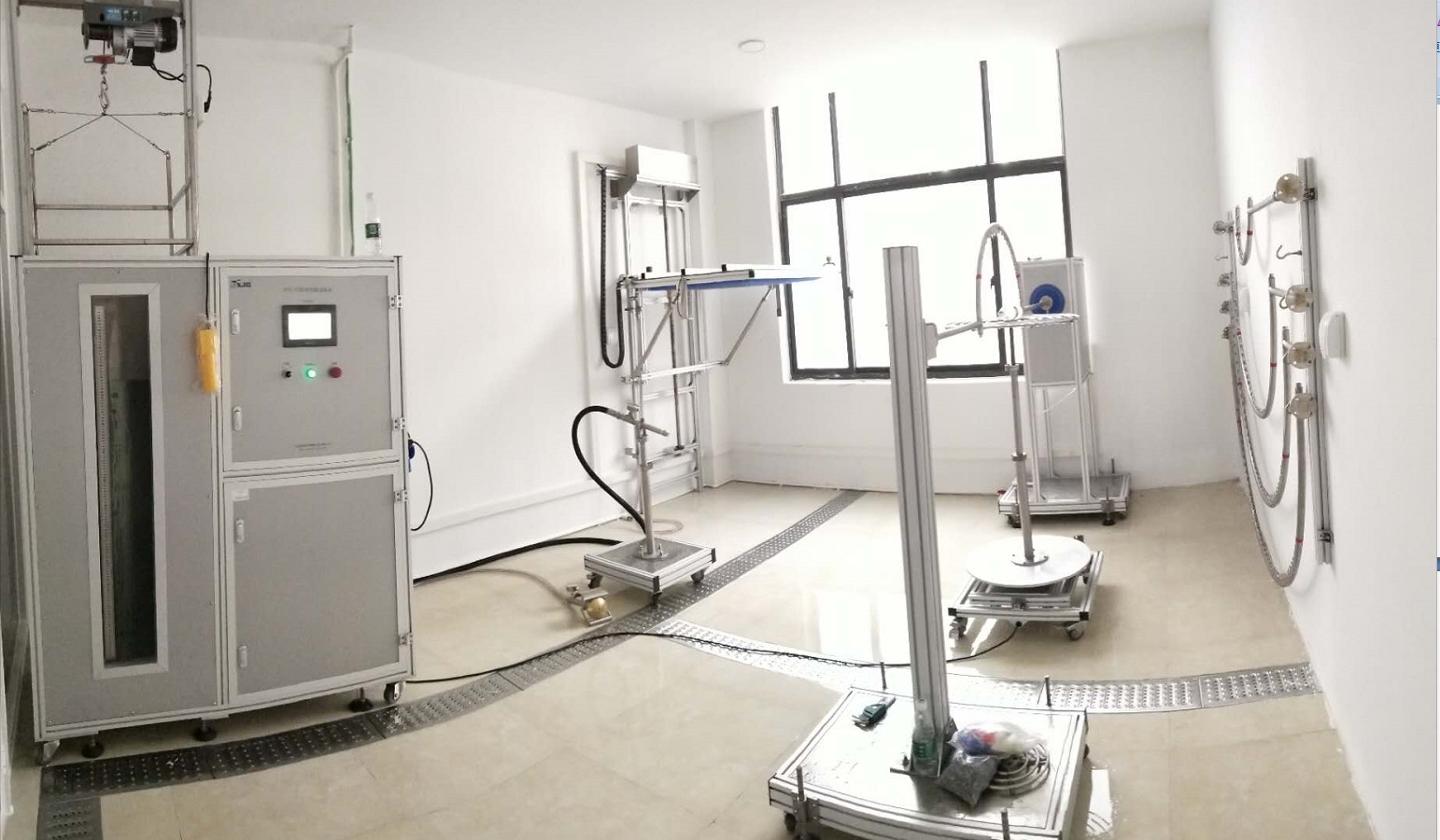

 IPX1-X7防水等級試驗機根據GB4208-2008《外殼防護等級(IP代碼)》/ IEC60529:2001《Degrees of protection provided by enclosure(IP Code)》、GB7000.1-2008《燈具 第一部分：一般要求與試驗》/IEC60598-1：2003《Luminaires-Part 1:General requirements and test》，GB8898-2011/IEC 60065：2005《Audio,video and similar electrnic apparatus-Safety requirments》,適用于電工電子產品及燈具的IPX1~IPX7防水檢測試驗。

二、設備特點及先進性描述：

三、成套設備組成、功能參數及主要配置：

（一）：垂直滴雨試驗機

1．功能參數：

1）、適用于進行產品的IPX1、IPX2測試；

2）、滴水面積：1000mmX1000mm；

3）、滴水孔孔距：20mm；

4）、滴水孔徑：φ0.4mm；

5）、降雨量：1~1.5mm/min（IPX1）、3~3.5mm/min（IPX2）或用戶自行設定參數(采用數字控制降雨量技術)；

6）、滴水響應時間：≤5s；

7）、滴水高度：200mm（手動控制）；

8）、試驗時間：0-999Min（標準試驗時間已內置，也可自行設定）；

9）、IPX1測試時，可傾斜旋轉樣品臺旋轉時為正反轉，防止樣品供電電線被纏繞；IPX2測試時,樣品臺自動轉換角度，使樣品四個面在傾斜15⁰的情況下各淋雨150S（自動控制）；

10）、水箱升降：采用梯形絲桿(SUS303不銹鋼T36X8)、梯形螺母裝置驅動升降，有防墜落等安全功能；當水箱下方有物體頂柱水箱時,螺母會自動脫離水箱,有防止損壞水箱及被頂物體的安全功能；

11）、升降電機：天力三齒輪減速電機；

12）、機架材料：工業合金鋁型材；

13）、水箱型式：全封閉水箱（L1080mm*W1080mm），SUS304材質：

14）、機器安裝方式：墻面安裝式。

15）、外形尺寸：L1150mm*W1200mmn*H2300mm；

16）、電源：220V 50Hz 200W。

2．主要配置：

二）：擺管淋雨試驗機

























1．功能參數：

1）、適用于進行產品的IPX3、IPX4測試。

2）、擺管規格：R200mm、R400mm、 R600mm、R800mm.

3）、IPX3/X4噴水孔徑：φ0.4mm.

5）、IPX3/X4噴水量  ：0.46-4.7L/min(標準噴水量已內置，用戶也可自行設定) ..

6）、噴嘴夾角：120⁰（IPX3、±60o）.

7）、擺動夾角：120⁰（IPX3、±60o）.

8）、試驗時間：10min（標準選擇）、用戶也可自行設定時間.

9）、擺管擺動速度：IPX3試驗時每擺動一次（2X120⁰）時間為4S；IPX4試驗時每擺動一次（2X175⁰）時間為12S；自定義試驗速度.

10）、擺管材料：SUS306不銹鋼（外徑20mm、壁厚2mm）.

11）、驅動方式：日本松下伺服電機，采用伺服電機具有噪聲小、擺動速度穩定、可防擺管抖動、擺動角度精確）.

12）、機型結構：動力驅動部分安裝于墻上、機尾架為落地式安裝.

13）、機體材料：工業合金鋁型材.

14）、外形尺寸（LXDXH）：3000X1000X2300mm.

15）、電源：200V 50Hz 750W.

2．主要配置：

序號	名     稱	規格與功能	數量	備   注
1	擺管	R200mm、R400mm、R600mm、R800mm	各1支
2	擺管驅動機構	蝸輪減速機驅動	1套
3	伺服電機	日本松下電機（750W）	1套
4	供水旋轉接頭	1/2″（銅質制造）	1套	擺管供水入水口用
5	噴水針座	M5錐座、不銹鋼材質	260套	含備用針座
6	不銹鋼針嘴	內徑φ0.4mm	260套	含備用針嘴
7	不銹鋼針嘴	內徑φ0.8mm	260套	含備用針嘴
8	堵頭	密封不銹鋼針嘴	150套	隨機備件
9	角度指示器	0-3600	1套
10	球閥	1/2″、排除積水	1套	在進水管端處
11	支撐尾架	工業成型鋁	1套

三）：手持花灑頭

1．功能參數：

1、 適用于進行大件產品的IPX3/IPX4淋雨測試；

2、 孔徑：Φ0.5mm。

3、 孔數：121個。

4、 噴水孔的分布：中間孔1、內兩圈24個孔夾角30°、外四圈96個孔夾角15°。

5、 噴頭球面直徑：SR75.5mm。

6、 活動擋水板、平衡錘：采用不銹鋼制作；

7、 活動擋水板：IPX3試驗時擋水板檔水30o，IPX4試驗時擋水板不檔水，檔水時有限位卡，采用人工控制；

8、 試驗時間：1min/M2，最少5min，用戶從控制系統設定時間。

9、 試驗水壓力：50~150kPa、或用戶從控制系統設定壓力。

2.主要配置：

四)：手持噴嘴

1.功能參數：

1）、適用于進行產品的IPX5/X6測試;

2）、孔徑：φ6.3mm（IPX5）, φ12.5mm（IPX6）;

3）、不銹鋼材質;

4）、水流量：12.5±0.626L/min(IPX5), 100±5L/min(IPX6);

6）、進水管管徑：1＂；

７）、試驗水壓：0~400kPa；

８）、試驗時間：約1min/m²，最少3分鐘、或用戶從控制系統設定時間;

９）、噴嘴距樣品外殼距離：2.5m~3m(由試驗人員控制);

主要配置：

五)：IPX5/X6噴水支架

1． 可自由左右旋轉

2． 可自由上下升降

3． 可自由上下擺動



六）：可傾斜旋轉樣品臺

1．功能參數：

1、樣品臺直徑：Φ200mm、Φ600mm。

2、可傾斜角度：15度。

3、樣品臺高度： 600mm~1300mm（伸縮管可調節高度）。

4、樣品臺轉速：1RPM（出廠前已內置好轉速）。

5、試驗時轉動角度：90⁰、360⁰正反轉、連續轉動。

6、樣品臺型式：不銹鋼方條焊接成網狀結構，有利于防止樣口底部積水（IPX1~2試驗時），和噴水時噴到樣品底部（IPX4試驗時）。

7、樣品供電防水旋轉插座。

8、底架帶萬向輪，利于方便移動（IPX1~IPX4試驗共用此樣品臺）。

9、機架材料：鋁合金+不銹鋼方管焊接。

10、旋轉驅動：24V步進電機+減速機，低電壓供電，安全可靠，速度準確、穩定；

11、正反轉控制、轉動動作由控制柜控制，正反轉可防止樣品供電電源線纏繞。

12、外形尺寸：L800mm*800mm*1300mm；

13、電源：24V 50Hz 200W。

2．主要配置：

序號	名     稱	規      格	數量	備   注
1	樣品臺	Φ200mm、Φ620mm	各1 個
2	可伸縮支撐桿	不銹鋼	1套
3	傾斜組件	不銹鋼	1套
4	減速機	WPS50	1套
5	步進電機	86HS85兩相步進電機	1套	深圳雷賽
6	底座	鋁型材	1套

七）：智能供水與控制系統

1.功能參數：

1、適應于IPX1-6防水、灑水試驗時供水，及整個防水設備的自動控制；

2、供水方式：恒流供水；

3、供水控制過程：用戶在觸摸屏上設定流量值后，電子流量計實時監測當前值、通過數據轉換讀入PLC內、再通過變頻器調整水泵轉速，從而達到控制流量輸出；

4、供水系統分兩路：

4．1大流量供水系統：

u 應用于IPX5/6強噴水試驗、IPX3/4花灑淋水；

u 流量范圍：10-100L/min；

u 流量精度：±0.5L/min；

u 流量計：LWGY-15型蝸輪流量計（流量范圍：600～6000L/h）；

u 水泵：CHL8-50型臥式不銹鋼離水泵；

u 壓力范圍 ：50~600kPa；

u 水泵電源：380V 50Hz 2.2kw。

4．2小流量供水系統：

u 應用于IPX1~IPX4防水試驗；

u 流量范圍：0.47-4.7L/min；

u 流量精度：±0.5L/min；

u 流量計：LWGY-4型蝸輪流量計（流量范圍：40～400L/h）；

u 壓力范圍：50~300kPa；

u 水泵：CHL2-60型臥式不銹鋼離心水泵；

u 水泵電源：380V 50Hz 0.55kw ;

5、大貯水箱：

u 可用于IPX5/6強噴與IPX3/4花灑淋水；

u 容積：500L；

u 箱體內尺寸：W800mmXD1000mmXH1400mm。

u 觀察窗：有機玻璃視窗；

u 視窗尺寸：W200mmXH1250mm；

u 深度標尺：不銹鋼標尺；

u 標尺長度：1200mm、精度1mm。

u 液位控制：電子水位開關+溢流管。

6、小貯水箱：

u 可用于IPX1~4淋雨試驗用；

u 容積：80L；

u 箱體內尺寸：W400mm*D600mm*H500mm。

u 液位控制：電子水位開關+溢流管。

u 過濾器：用于過濾雜質，防止雜質堵塞滴雨針孔和噴水針孔。

7、控制柜：

u 流量檢測：電子流量計流量信號反饋。

u 流量設定：控制柜屏幕設定。

u 控制器：臺達PLC。

u 人機界面：TK6070，7寸，彩色觸摸屏。

u 控制功能：恒流供水、垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制。

u 保護功能：漏電保護、過載保護、短路保護。

供水管道：設備供水采用PVC膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。

供水管道安裝排水閥，試驗完成后自動排除水管內積水。

過濾器：不銹鋼外殼、精細濾芯。

機體材料：工業合金鋁型材。

外形尺寸（LXDXH）：1500X880X1600mm；

2.主要配置：
