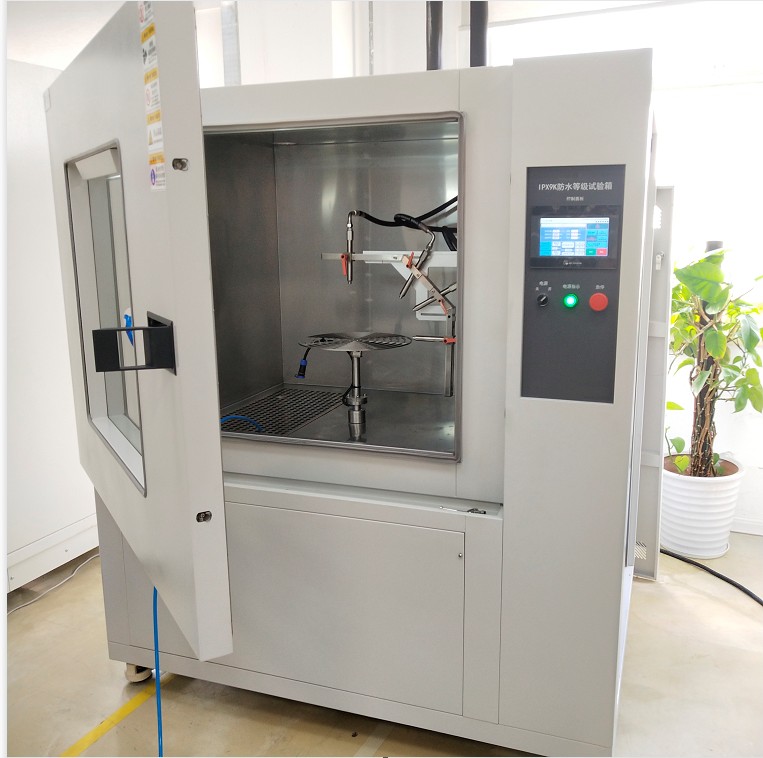

IPX9K防水試驗箱根據DIN40050-9:1993、ISO20653:2013、IEC60529:2013 標準條款要求設計，適用 于電器與汽車零部件的高溫高壓噴射狀況下的防水檢測試驗；設備由加熱水箱、高壓柱塞泵、高壓電磁 閥、噴嘴、轉臺等組成，試驗時先將水箱貯水加熱至規定的溫度，將樣品安裝在轉臺上，調節好噴嘴的 位置，關好設備防護門，啟動設備進行試驗，試驗過程中四個噴嘴按順序輪流噴射30S或單個噴嘴進行噴射，試驗用水循環。
二、功能參數：
2.1.試驗水溫：室溫～80±5℃（可調）；
2.2.噴水壓力：8MPa～10MPa（可調）；
2.3.噴水流量：14L/min～16L/min (隨壓力變化而改變)；
2.4.噴頭規格：依據GB/T 4208-2017標準圖形定做，滿足標準；
2.5.噴嘴個數：4個（0°，30°，60°，90°）；
2.6.噴水距離：100～150mm可調；
2.7.噴嘴噴射時間：0.1～99.9秒（可設定）；
2.8.試驗周期設定：1～999999次；
2.9.噴嘴工作模式：4個噴嘴自動按順序時間切換或單個噴嘴工作；
2.10.試驗臺尺寸：φ400mm帶孔位安裝圓盤；
2.11.試樣臺轉速：0.1～20.0RPM，步進電機控制；
2.12.試樣臺承重：≥20kg；
2.13.水箱容積：50L，水循環；
2.14.水箱水采用內循環模式，配有可清洗免更換過濾器；
2.15.試驗產品通電工作：提供試驗品接口3芯線供電，最大16A；
2.16.機架材料：外殼烤漆(內殼材料為SUS304不銹鋼板)；
2.17.管道接頭都采用304不銹鋼材料；
2.18.溫度、流量、壓力和時間都在觸摸屏控制與顯示；
2.19.控制方式：PLC控制器+彩色7寸觸摸屏控制,變頻器調節供水壓力；
2.20.內箱尺寸：L1000mm*W1000mm*H1000mm；
2.21.設備外形尺寸：L1450mm*W1250mm*H1820mm；
2.22.安全保護：具備開門保護、電源保護、缺相保護、漏電保護、缺水保護、過溫保護、水泵過流保護、水泵過熱保護、電機過熱保護、急停開關、控制器停電記憶保存數據及停電復歸功能等。
