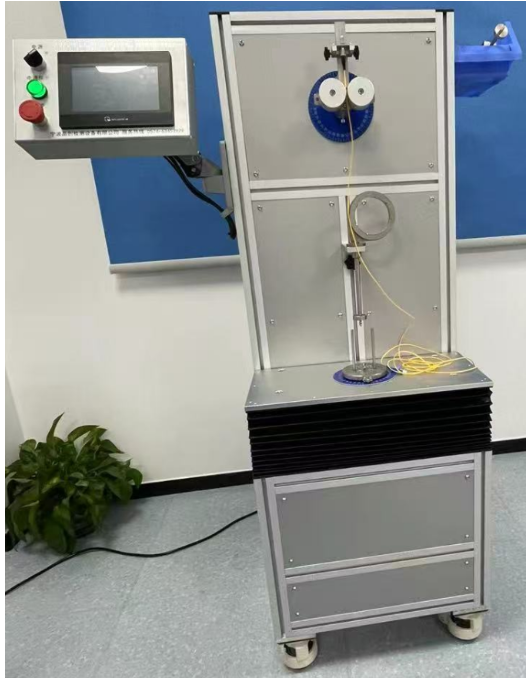

JX8501型 光纖彎曲、扭曲、抗拉力、尾部拉伸試驗機
一、功能概述：
本機是根據客戶要求定制主要適用于用來檢測光纖活動連接器試驗裝置光纖在負載的動態下，經一定次數的彎曲、扭轉、側拉、抗拉后的破損程度，是電信附件和家用電器生產企業的質檢部門與國家通信光電纜產品質量監督檢驗中心，電信研究院的必備試驗設備。
用于光纜鎖緊機構抗拉強度試驗、光纜抗拉試驗、光纜扭轉試驗，根據設定加載力來實現不同的抗拉負荷量，施加負荷速率用戶自行控制；設備扭轉角度0～±360°可調。配置砝碼升降平臺，易于操作人員對砝碼的夾持。
二、彎曲試驗：
YD/T 1618多芯光纖(纜)扇形分支連接器技術要求6.6.1(施加負荷1.0kg）；
YD/T 1272.3光纖活動連接器 第3部分：SC型(施加負荷0.9kg、0.6kg）；
YD/T 2152光纖活動連接器可靠性要求及試驗方法(施加負荷0.9kg、0.6kg）；
2.1 彎曲角度：0.1～±135.0°(可設定）；
2.2 彎曲速度：1.0～20.0次/分(可設定）；
2.3 彎曲次數：1～9999次(可設定）；
2.4 驅動電機：400W伺服電機；
2.5 P型繞盤施加負荷：0.6kg；
2.6 P型繞盤施加負荷：0.9kg；
2.7 夾具：安裝于搖擺架上，樣品夾具中心與光纖絞盤中心為22cm～28cm；
三、扭曲試驗（￠1mm以下尾纖（纜）的連接器不適用）：
YD/T 895負荷重量：1.5kg(型號1001,1002）；2.5kg（型號1003,1004,1005,1006,1007,1008）；
YD/T 1272.3（負荷：1.35kg，0.75kg，0.5kg）；
YD/T 2152光纖活動連接器可靠性要求及試驗方法（負荷：1.35kg，0.75kg，0.5kg）；
YD/T 1997.3通信用引入光纜第3部份：預制成端光纜組件（負荷：40N）；
3.1 扭曲角度：1.0～1800.0度(±900.0°)；
3.2 扭曲速度：1.0～20.0次/分；
3.3 扭曲次數：1～9999次(可設定）；
3.4 驅動電機：400W伺服電機；
3.5 P型繞盤施加負荷：0.5kg；
3.6 P型繞盤施加負荷：0.75kg；
3.7 P型繞盤施加負荷：1.35kg；
3.8 施加負荷：1.5kg(選配)；
3.9 施加負荷：2.5kg(選配)；
3.10 S型繞盤施加負荷：40N(選配)；
四、抗拉力試驗：
YD/T 895負荷量：90N(選配)；
YD/T 1272.3光纖活動連接器 第3部分：SC型(負荷：4.5kg，6.8kg，2.3kg，3.4kg）；
YD/T 2152光纖活動連接器可靠性要求及試驗方法(負荷：4.5kg，6.8kg，2.3kg，1.5kg，3.4kg）；
YD/T 1997.3通信用引入光纜第3部份：預制成端光纜組件（負荷：30N，50N，60N）；
4.1 抗拉力力值：1.5～6.8kg；
4.2 加載速率：50～250N/min（0.8～4.2N/sec）；
4.3 保持時間：1.0～999.9秒；
五、尾部拉伸試驗：
YD/T 1272.3光纖活動連接器 第3部分：SC型（負荷：0.25kg，0.7kg，1.5kg,2.0kg，0.5kg）；
YD/T 2152光纖活動連接器可靠性要求及試驗方法（負荷：0.25kg，0.7kg，1.5kg,2.0kg，0.5kg）；
YD/T 1997.3通信用引入光纜 第3部分：預制成端光纜組件（拉力：圓形光纜60N，蝶形光纜50N）；
5.1 尾部拉伸角度：0.1～±135.0°(可設定）；
5.2保持時間：1.0～999.9秒；
5.3 尾部拉伸次數：1～9999次(可設定）；
